Como instalar um termopar uma sonda em uma máquina de moldagem de plástico?

A instalação de um termopar a sonda em uma máquina de moldagem de plástico é uma etapa crucial que pode afetar significativamente a qualidade e a eficiência do processo de moldagem de plástico. Como um fornecedor de termopares confiáveis, testemunhei em primeira mão como um termopar instalado adequadamente pode melhorar o desempenho de máquinas de moldagem de plástico. Neste blog, eu o guiarei através do processo de instalação de um termopar uma sonda em uma máquina de moldagem de plástico, fornecendo a você insights e dicas valiosos com base na minha experiência no setor.

Entendendo termopares da sonda

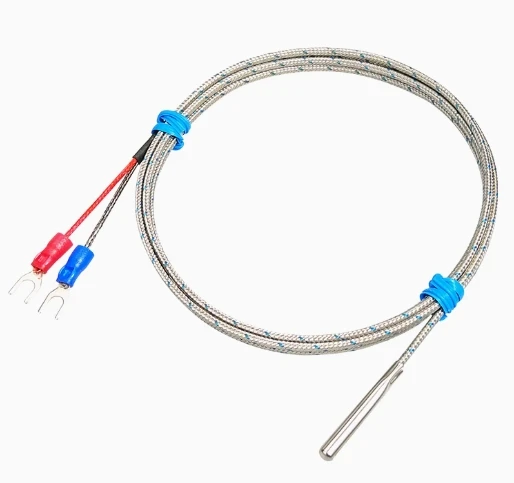

Antes de mergulharmos no processo de instalação, é essencial entender o que é um termopar uma sonda e como ele funciona. UMTermopar da sondaé um sensor de temperatura que consiste em dois fios metálicos diferentes unidos em uma extremidade. Quando há uma diferença de temperatura entre a junção (a extremidade unida) e a outra extremidade dos fios, uma tensão é gerada. Essa tensão é proporcional à diferença de temperatura, permitindo que o termopar medir com precisão a temperatura.

Os termopares da sonda são amplamente utilizados em máquinas de moldagem de plástico porque podem suportar altas temperaturas e fornecer medições de temperatura confiáveis. Eles estão disponíveis em vários tipos, como Tipo J, Tipo K, Tipo T e Tipo E, cada um com sua própria faixa de temperatura e características. Escolher o tipo certo de termopar a sonda para sua máquina de moldagem de plástico é crucial para garantir medição precisa da temperatura e desempenho ideal.

Preparações de pré-instalação

Antes de começar a instalar o termopar a sonda, há vários preparativos que você precisa fazer para garantir um processo de instalação suave e bem -sucedido.

1. Selecione o termopar da sonda correta

Como mencionado anteriormente, é essencial escolher o tipo certo de termoparopar. Considere a faixa de temperatura do seu processo de moldagem de plástico, o ambiente em que o termopar será usado e os requisitos de precisão. Por exemplo, se o seu processo de moldagem de plástico envolver altas temperaturas, você poderá precisar de um termopar do tipo K ou do tipo N, que pode suportar temperaturas mais altas em comparação com outros tipos.

2. Reúna as ferramentas necessárias

Você precisará de algumas ferramentas para instalar o termopar a sonda, incluindo uma broca, uma chave inglesa, uma chave de fenda e um multímetro. Verifique se você possui todas as ferramentas necessárias à mão antes de iniciar o processo de instalação.

3. Desligue a máquina de moldagem de plástico

A segurança deve sempre ser sua principal prioridade ao trabalhar com qualquer máquina. Antes de começar a instalar o termopar a sonda, desligue a máquina de moldagem de plástico e desconecte -a da fonte de energia para evitar riscos elétricos.

4. Localize o ponto de instalação

Identifique o melhor local para instalar o termopar a sonda em sua máquina de moldagem de plástico. O ponto de instalação deve estar próximo da área onde você deseja medir a temperatura, como o barril de aquecimento ou o molde. Verifique se o local é facilmente acessível e não interfere na operação da máquina.

Etapas de instalação

Depois de concluir as preparações de pré-instalação, você pode começar a instalar o termopar a sonda. Aqui estão as instruções passo a passo:

1. Faça um buraco

Se necessário, faça um orifício no ponto de instalação usando uma broca que corresponda ao diâmetro do termopar a sonda. Verifique se o orifício é profundo o suficiente para acomodar a sonda de termopar totalmente.

2. Insira o termopar a sonda

Insira cuidadosamente o termopar a sonda no orifício. Verifique se a sonda é inserida até o fundo do orifício para garantir uma medição precisa da temperatura. Se o termopar tiver uma conexão rosqueada, use uma chave para apertar com segurança.

3. Conecte os fios

Conecte os fios do termopar a sonda aos terminais apropriados no controlador de temperatura da sua máquina de moldagem de plástico. Verifique se as conexões estão apertadas e seguras para evitar conexões soltas, o que pode causar leituras imprecisas de temperatura.

4. Verifique as conexões

Use um multímetro para verificar as conexões do termopar a sonda. Meça a resistência entre os dois fios do termopar para garantir que ele esteja dentro do intervalo especificado. Se a resistência for muito alta ou muito baixa, pode haver um problema com as conexões ou o próprio termopar.

5. Prenda o termopar

Depois de verificar as conexões e garantir que elas estejam corretas, prenda o termopar no lugar usando um suporte de montagem ou um grampo. Verifique se o termopar está firmemente preso para impedir que ele se mova ou vibra durante a operação da máquina.

6. Teste o termopar

Depois de instalar o termopar a sonda, ligue a máquina de moldagem de plástico e deixe aquecer até a temperatura operacional. Monitore as leituras de temperatura no controlador de temperatura para garantir que elas sejam precisas e estáveis. Se você notar leituras de temperatura anormais, verifique as conexões e o termopar para obter problemas.

Verificações pós-instalação

Após a conclusão da instalação, é importante realizar algumas verificações de pós-instalação para garantir que o termopar a sonda esteja funcionando corretamente e que a instalação tenha sido bem-sucedida.

1. Verifique se há vazamentos

Inspecione o ponto de instalação para obter sinais de vazamentos, como vazamentos de líquido de arrefecimento ou óleo. Se você notar algum vazamento, aperte as conexões ou substitua as vedações ou juntas danificadas.

2. Monitore as leituras de temperatura

Monitore as leituras de temperatura no controlador de temperatura por algumas horas para garantir que elas sejam estáveis ​​e precisas. Compare as leituras com a faixa de temperatura esperada para garantir que o termopar esteja funcionando corretamente.

3. Verifique se há conexões soltas

Verifique periodicamente as conexões do termopar a sonda para garantir que elas sejam apertadas e seguras. As conexões soltas podem causar leituras imprecisas de temperatura ou até danos ao termopar.

Solucionar problemas comuns

Mesmo com a instalação e manutenção adequadas, você pode encontrar alguns problemas com o termopar a sonda. Aqui estão alguns problemas comuns e suas possíveis soluções:

1. Leituras imprecisas de temperatura

Se você perceber que as leituras de temperatura são imprecisas, verifique as conexões do termopar para garantir que elas sejam apertadas e seguras. Você também pode precisar calibrar o termopar para garantir uma medição precisa da temperatura.

2. Sem leitura de temperatura

Se não houver leitura de temperatura no controlador de temperatura, verifique a fonte de alimentação para o termopar e o controlador de temperatura. Você também pode precisar verificar o termopar para qualquer dano ou quebra.

3. Leituras irregulares de temperatura

As leituras irregulares da temperatura pode ser causada por conexões soltas, interferência elétrica ou termopar com defeito. Verifique as conexões e o termopar para obter problemas e tente eliminar quaisquer fontes de interferência elétrica.

Conclusão

A instalação de um termopar a sonda em uma máquina de moldagem de plástico é um processo relativamente direto, mas requer um planejamento e atenção cuidadosos aos detalhes. Seguindo as etapas descritas neste blog, você pode garantir uma instalação bem -sucedida e uma medição precisa da temperatura, essencial para a qualidade e a eficiência do seu processo de moldagem de plástico.

Como fornecedor de termopares de sonda, estou comprometido em fornecer termopares de alta qualidade e excelente atendimento ao cliente. Se você tiver alguma dúvida ou precisar de assistência adicional com a instalação de um termopar a sonda em sua máquina de moldagem de plástico, não hesite em entrar em contato comigo. Podemos discutir suas necessidades específicas e fornecer as melhores soluções para o seu processo de moldagem de plástico.

Referências

• "Basics de termopares", Omega Engineering Inc.
• "Guia de operação e manutenção da máquina de moldagem de plástico", publicações do setor.
